В этом ВЕТдевушка онлайн-ветеринарное непрерывное образование блог, Юлия БитанВ руководстве RVT подробно описано, как оценивать качество рентгенограмм грудной клетки и брюшной полости. Небольшое вращение, отсутствие анатомических деталей или маркера — все мы делали снимки, которые можно было бы сделать лучше! Убедитесь, что каждая рентгенограмма грудной клетки или брюшной полости имеет диагностическое качество, следуя этим шагам контроля качества!

Мой рентгеновский снимок — полная ерунда? Выявление диагностических маркеров.

By Юлия Битан, RVT, основатель, Hands-Free X-Rays

Небольшое вращение, отсутствие анатомических деталей или метка, расположенная прямо над интересующей областью — все мы делали снимки, которые заставляли нас остановиться и задуматься, являются ли они диагностическими или их нужно повторить, прежде чем показывать ветеринару.

Улучшить качество рентгеновских снимков проще, чем кажется. Как только будут поняты наиболее распространенные ошибки, приводящие к недиагностическим изображениям, большинство проблем можно исправить до начала съемки, что приведет к уменьшению количества повторных снимков, более четким изображениям и снижению радиационного облучения для всех.
Примечание: Данная статья посвящена преимущественно рентгеновским снимкам грудной клетки и брюшной полости.

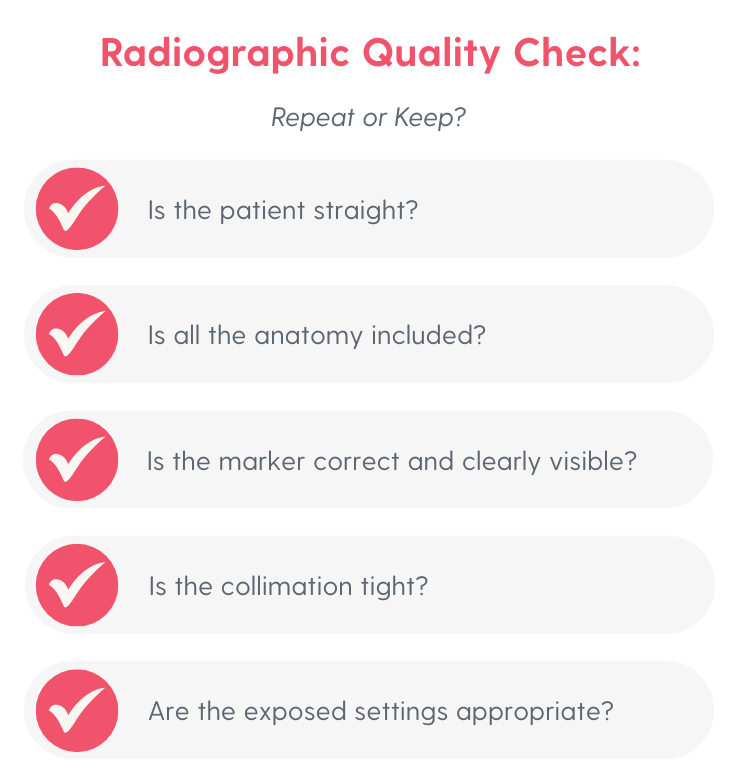

Маркеры диагностического качества

прямолинейность

Рентгеновский снимок может быть идеально экспонирован и хорошо коллимирован, но если пациента повернуть, изображение становится вводящим в заблуждение или даже недиагностическим. Поворот меняет всё — он изменяет газовый состав, искажает размер и форму органов, смещает сердце и создает асимметрию, которая клинически нереальна. Это может привести к неправильной интерпретации, задержке в постановке диагноза и разочарованию ветеринарного врача.
Первым шагом для обеспечения правильного выравнивания всегда должна быть оценка и коррекция поворота пациента перед экспозицией. После этого оценка прямолинейности с использованием соответствующих маркеров после экспозиции помогает подтвердить, что окончательное изображение не повернуто и является диагностически значимым.

коллимационный

Коллимация — один из самых простых, но в то же время эффективных способов улучшения качества рентгеновских снимков. Сужение рентгеновского луча таким образом, чтобы он включал только те анатомические структуры, которые действительно нуждаются в изображении, снижает рассеянное излучение, повышает контрастность и значительно упрощает интерпретацию деталей мягких тканей. Хорошая коллимация — это не просто эстетический вопрос, она напрямую влияет на точность диагностики. Хорошо коллимированное изображение имеет меньше размытия, более четкие границы и лучшую видимость незначительных патологий.
Выравнивание луча также защищает персонал, минимизируя ненужное облучение. Широко открытый луч (плохое или отсутствующее выравнивание) создает больше рассеяния, что не только облучение персонала, но и ухудшает качество изображения. Улучшение выравнивания — одна из самых быстрых и простых привычек, которую можно исправить, и она немедленно повышает четкость, безопасность и общее качество изображения.

Включение

Одним из важнейших факторов качества изображения является простое наличие всех необходимых анатомических структур. Рентгеновский снимок, сделанный правильно и без ошибок, теряет свою ценность, если часть целевой анатомической области отсутствует. Даже небольшие упущения могут скрыть важные данные и изменить диагноз пациента.
Качественное включение анатомических ориентиров начинается еще до начала съемки: необходимо понимать, какие точки должны быть включены, точно центрировать изображение и настраивать детектор под особенности пациента, а не полагаться на догадки. Когда анатомические особенности целенаправленно и правильно выделены, рентгеновские снимки получаются полными, более информативными и с меньшей вероятностью потребуют повторной съемки.

Настройки

Правильный выбор параметров экспозиции имеет решающее значение для диагностической рентгенографии. Неправильные настройки могут скрывать поражения, снижать детализацию мягких тканей и затруднять интерпретацию изображения грудной клетки или брюшной полости.

Для получения изображений грудной клетки обычно требуются более высокие значения kVp и более низкие значения mAs, в то время как для получения изображений брюшной полости более низкие значения kVp и более высокие значения mAs обеспечивают лучшую контрастность. Использование правильной таблицы методики и измерение толщины тела пациента помогают обеспечить получение стабильных высококачественных изображений с меньшим количеством повторных снимков.
Хотя цифровые системы гораздо более снисходительны, чем пленочные, и могут исправлять небольшие ошибки экспозиции, они не волшебники. Чрезмерная зависимость от постобработки все еще может привести к шуму, плохому контрасту и пропуску патологий. Хорошая таблица методики очень важна.

Анатомия человека

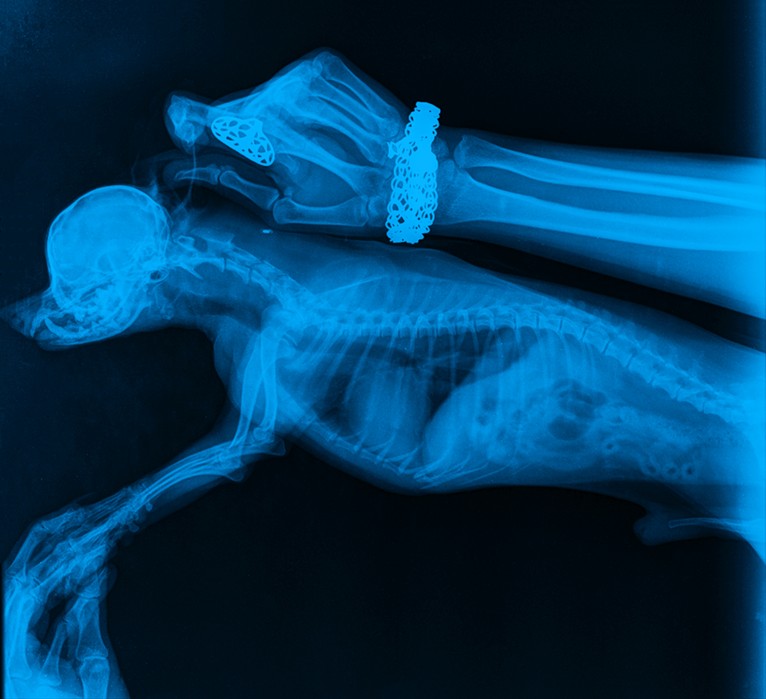

Рисунок 1. Рентгенограмма собаки с изображением анатомических структур человека. (Изображение предоставлено Юлией Битан)

На рентгеновском снимке ни в коем случае нельзя показывать части человеческого тела. Свинцовые перчатки и другие средства индивидуальной защиты защищают только от рассеяния — они не останавливают основной пучок. Если рука или предплечье находятся внутри пучка, это прямое облучение.

«Эти кошачьи лапки слишком маленькие, чтобы держать их в этих громоздких перчатках» — все мы сталкивались с подобной ситуацией. Но теперь есть безопасные варианты, позволяющие освободить руки именно для таких случаев. Эластичные ремни для конечностей, мешочки с песком из носков и другие приспособления для фиксации делают удержание маленьких пациентов проще и намного безопаснее, чем снятие перчатки и использование голых рук.

Непрофессионализм, например, видимые руки, пальцы или предплечья, мгновенно сигнализируют о плохой технике и поспешном позиционировании. Это бросает тень на клинику и на члена команды, сделавшего снимок.

Во многих регионах также действуют нормативные ограничения: преднамеренное облучение любой части тела первичным пучком считается нарушением требований радиационной безопасности. Эти стандарты основаны на принципе ALARA (As Low As Reasonably Achievable – настолько низкий уровень облучения, насколько это разумно достижимо), что означает необходимость избегать любого предотвратимого облучения, особенно прямого.

Если применение ручного ограничения абсолютно необходимо, следует использовать все имеющиеся средства индивидуальной защиты из свинца, а все части тела персонала должны находиться вдали от основного пучка излучения. По возможности следует использовать методы позиционирования без помощи рук. Это снижает облучение персонала, улучшает качество изображения и обеспечивает соответствие нормативным требованиям.

Позиционирование без помощи рук

Позиционирование пациента без использования рук — один из наиболее эффективных способов повышения качества рентгенографии при одновременной защите персонала от ненужного облучения. Использование соответствующих средств позиционирования, таких как мешки с песком, наполненные свободным грузом, поролоновые клинья, поролоновые V-образные желоба и эластичные ремни для конечностей, обеспечивает комфорт, прямолинейность и стабильность положения пациента.

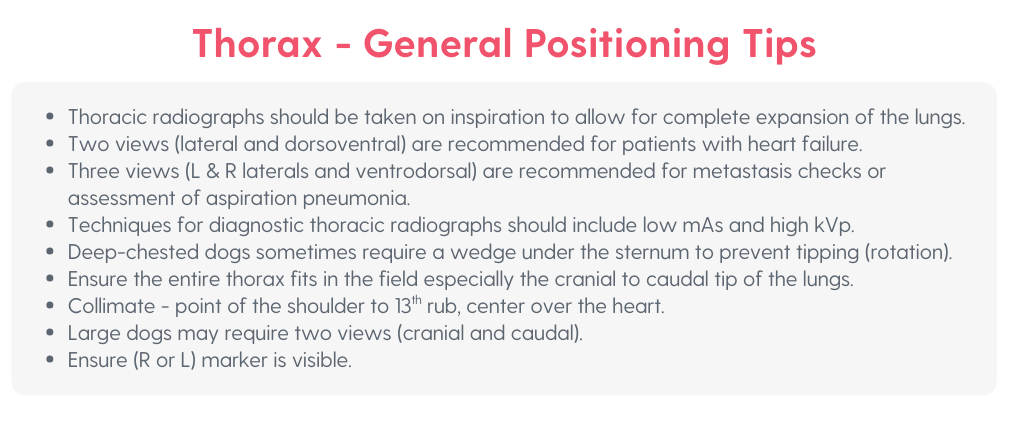

Краткое справочное руководство по грудной клетке

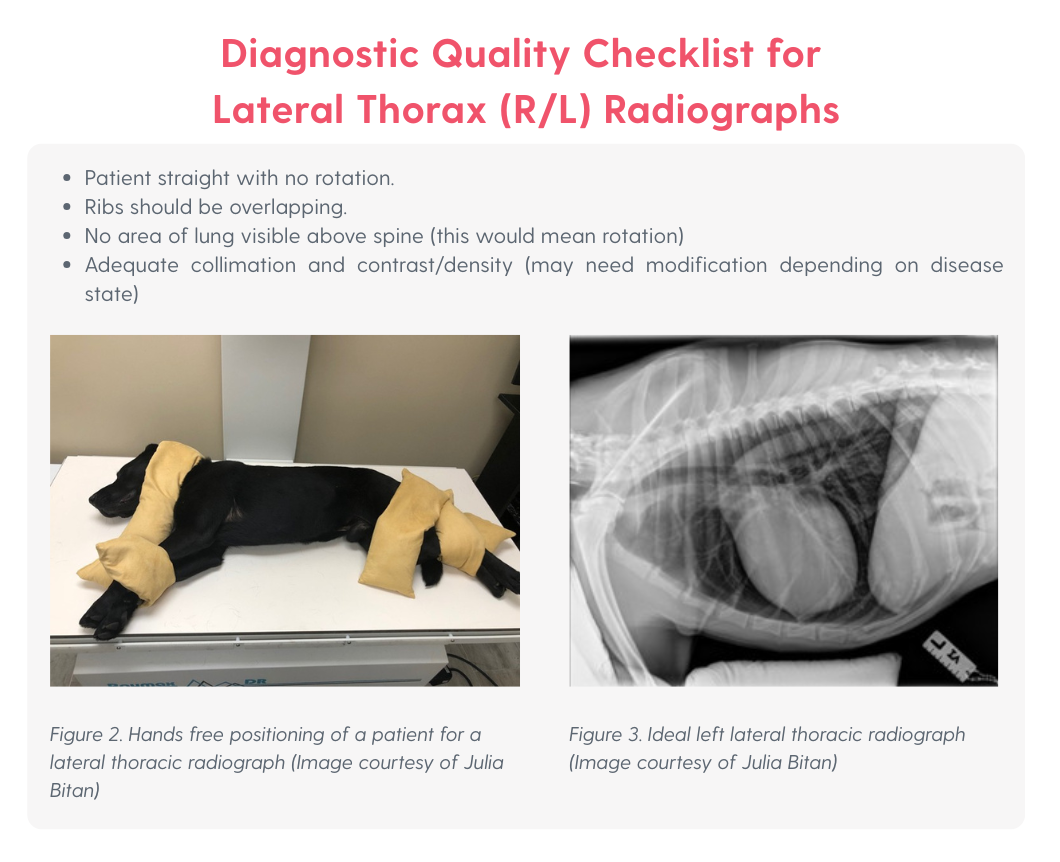

Боковые рентгенограммы грудной клетки (правая/левая сторона)

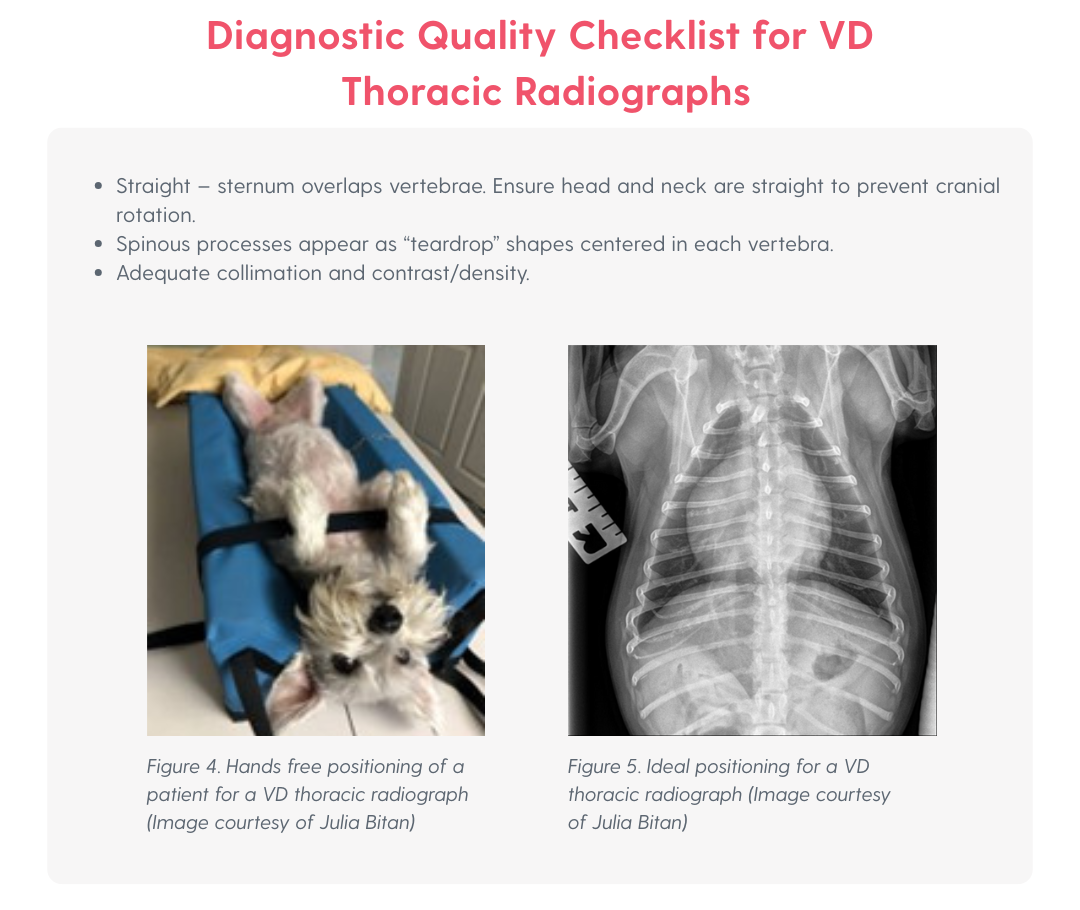

Вентродорсальные (ВД) рентгенограммы грудной клетки

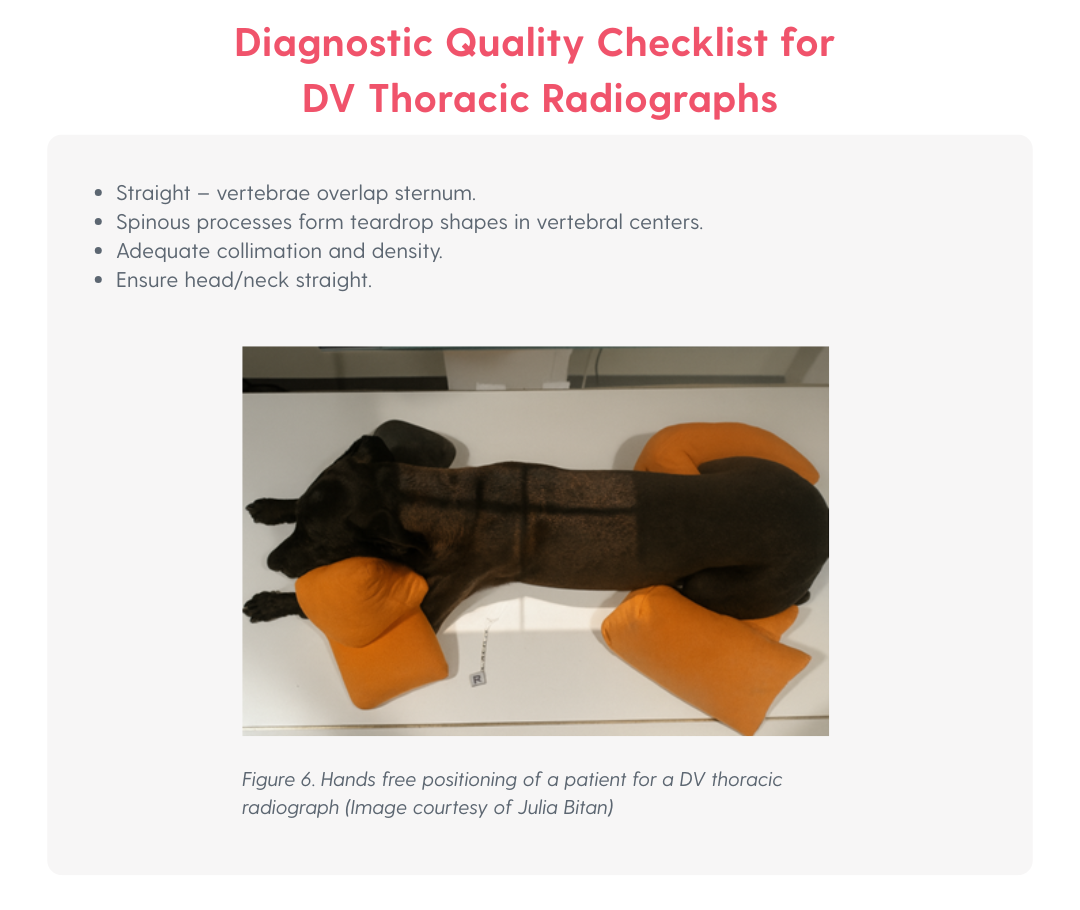

Дорсовентральные (ДВ) рентгенограммы грудной клетки

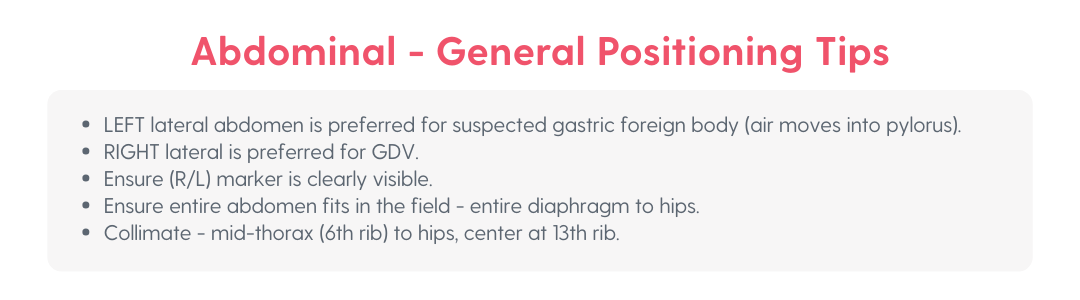

Краткое справочное руководство по рентгенографии брюшной полости

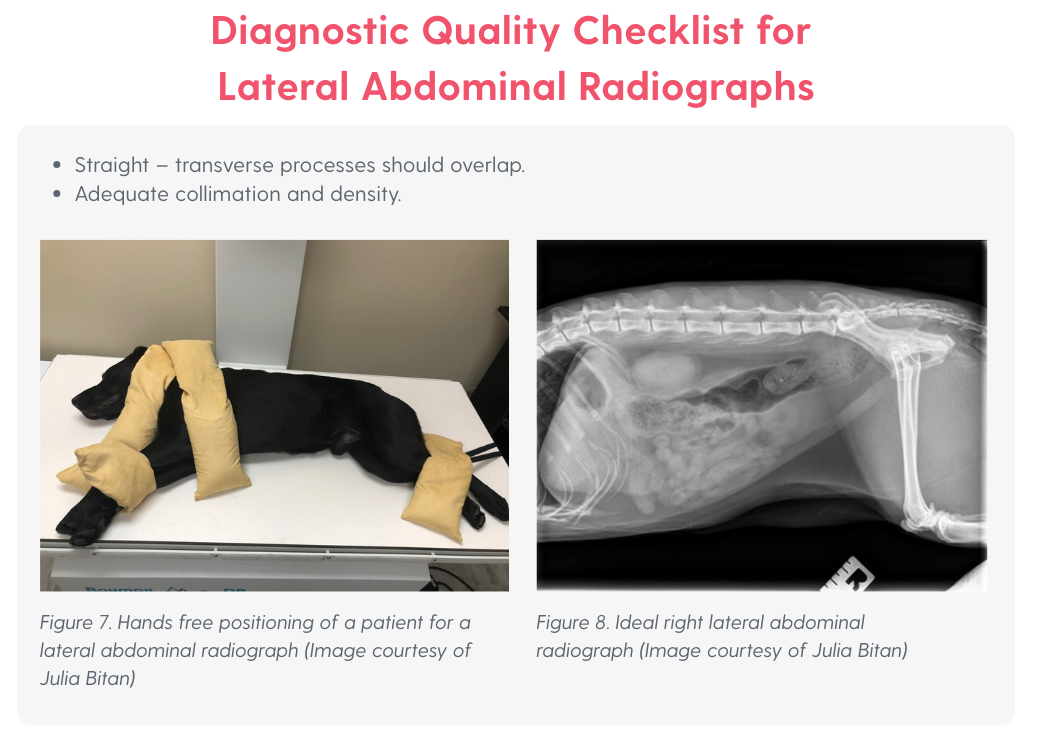

Боковые рентгенограммы брюшной полости

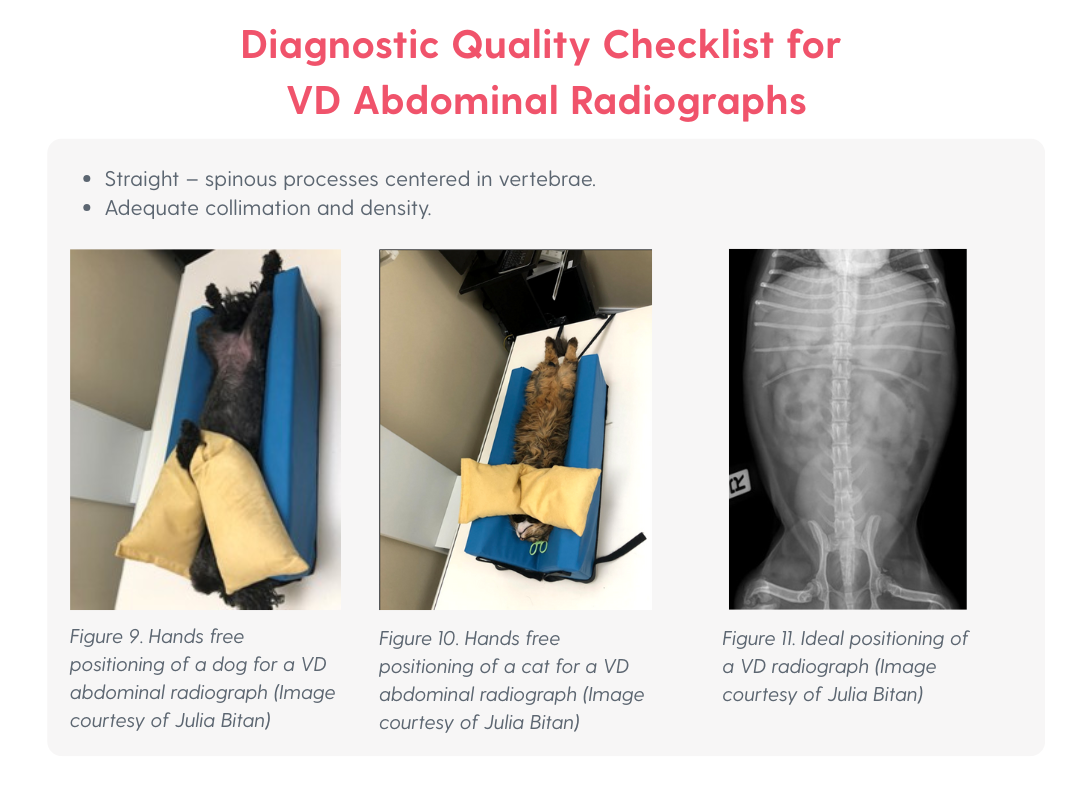

Вентродорсальные (ВД) рентгенограммы брюшной полости

Резюме

Большинство недиагностических рентгеновских снимков можно предотвратить. Прямолинейность, включение, коллимация и правильная техника позволяют устранить большинство проблем до начала съемки. Добавьте к этому позиционирование без помощи рук, и в результате вы получите стабильные, четкие, диагностические изображения с меньшим количеством повторных снимков.
